2026-01-23 09:39 來源：WARF
核聚變
最新專利公開了一種名為冷噴涂鉭涂層及其相關方法的創新技術，由威斯康星校友研究基金會(WARF)申請，專利號為US 2026/0015733A1。該技術旨在解決磁約束聚變中粒子循環與燃料壁滯留的工程難題，例如傳統致密壁飽和、鋰/硼涂層壽命短、塊體吸氣劑安裝復雜等問題。通過冷噴涂工藝在500-750℃下調控氣體溫度，該技術有意在涂層中保留0.08%-2%的微孔隙率，形成微米級孔洞+納米級晶界的雙尺度結構，不僅增強了氫同位素的捕集與擴散能力，還將第一壁轉化...
最新專利公開了一種名為“冷噴涂鉭涂層及其相關方法”的創新技術，由威斯康星校友研究基金會(WARF)申請，專利號為US 2026/0015733A1。該技術旨在解決磁約束聚變中粒子循環與燃料壁滯留的工程難題，例如傳統致密壁飽和、鋰/硼涂層壽命短、塊體吸氣劑安裝復雜等問題。

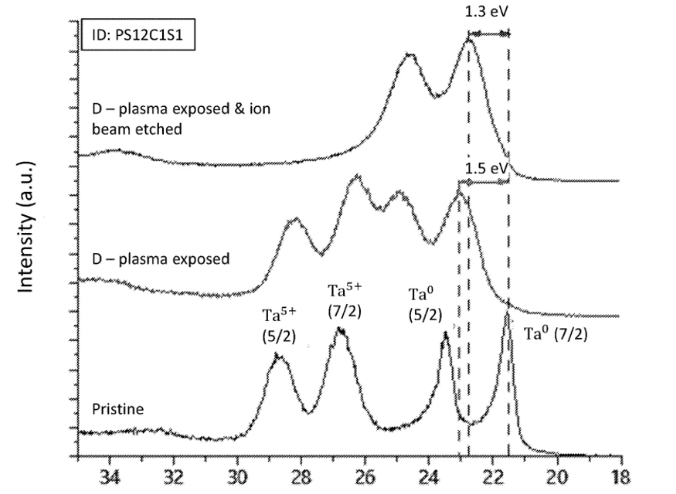

通過冷噴涂工藝在500-750℃下調控氣體溫度，該技術有意在涂層中保留0.08%-2%的微孔隙率，形成“微米級孔洞+納米級晶界”的雙尺度結構，不僅增強了氫同位素的捕集與擴散能力，還將第一壁轉化為高效“氫泵”。實驗顯示，涂層對氘/氚的捕獲效果顯著，并可借523-1000K加熱實現原位除氣與燃料回收，同時其壓應力狀態提升了抗等離子體侵蝕與抗熱沖擊性能。
免責聲明：本網轉載自合作媒體、機構或其他網站的信息，登載此文出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性。本網所有信息僅供參考，不做交易和服務的根據。本網內容如有侵權或其它問題請及時告之，本網將及時修改或刪除。凡以任何方式登錄本網站或直接、間接使用本網站資料者，視為自愿接受本網站聲明的約束。
