1、核電廠冷卻系統

核電廠與火電廠一樣，關鍵要素是散熱器和冷卻水系統的設計。

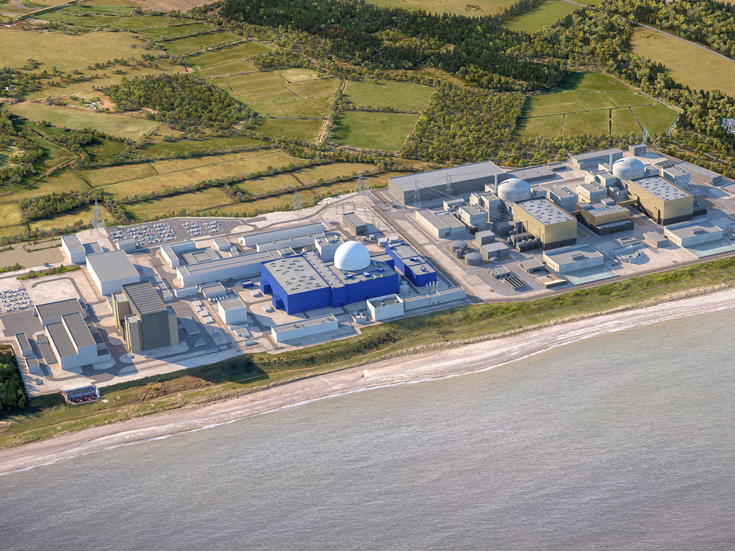

欣克利角C項目與英國的其他核電設施一樣，冷卻系統選用直流取水口，而且進水口的轉鼓是世界上最大的裝置，由位于英國埃塞克斯郡的Ovivo英國公司提供。

自20世紀50年代以來，Ovivo在全球范圍內提供取水系統設備，生產供應歷史悠久。

核電站的冷卻水供應，無論是安全性，還是為冷凝器提供散熱冷卻都至關重要。

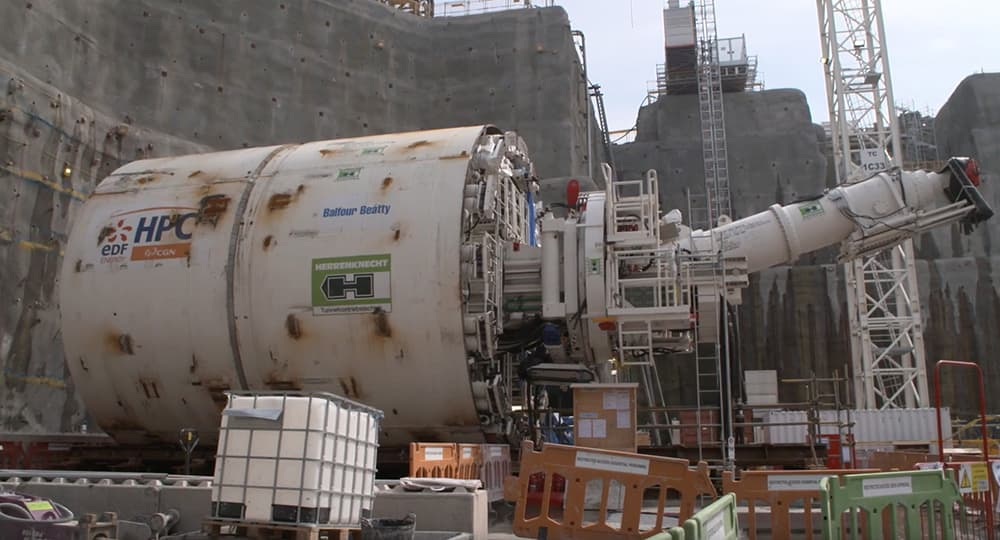

塞文河口修建隧道的隧道掘進機，開掘的隧道將為冷卻電站反應堆提供水。

在英國，這種冷卻水最簡單的取自英國島周圍的海洋。

在欣克利C號項目中，冷卻水通過兩條直徑為6m的進水管抽取，這兩條進水管在離岸3.6km處(由于該地區潮汐變化較大，因此需要該距離)深入塞文河口，進水口篩分系統位于地下深處。

2、過濾三個階段

核電站冷卻水使用量很大，以確保環境中的溫升保持在嚴格的限制范圍內，保證一定的安全性。同時，該系統配備了多種防護裝置，以防止對魚類和水生生物造成損害。

必須對冷卻水進行過濾，以清除可能導致電站結垢的碎屑，這個過程分三個階段完成：

海上入口;

粗耙條篩;

細網篩。

海上入口有垂直條形濾網，運動速度保持在較低水平，以允許魚類逃跑，可以防止一些敏感物種進入取水口受到傷害。

粗耙條篩網可清除通過海水隧洞帶入的大型碎屑，減少細篩網上的負載，減少水流中較大物體造成的任何潛在損壞。

欣克利角C項目設計使用20個帶氣動耙齒的電纜驅動耙系統，確保所有碎屑被提升到表面進行處理。

3、細網篩

海水進水口上通常使用兩種類型的細網篩(欣克利角C項目均有使用)，以清除兩種不同應用中超過5mm的碎屑。

帶式篩網上的網片，安裝在鉸接鏈上的框架中，由地面上的兩個鏈輪驅動。

每個機組的兩個濾網安裝在雙流配置中，這樣網板與通道平行，水流通過帶的兩側，并通過中心流出，將碎屑留在帶的外側。

這些濾網連續運行，并配有提升桶，提升進入進水口的散裝碎屑和任何活魚，安全移除活物。

極高的冷卻水量和進水口深度，使得欣克利角C項目滾筒濾網成為有史以來安裝的最大濾網之一。

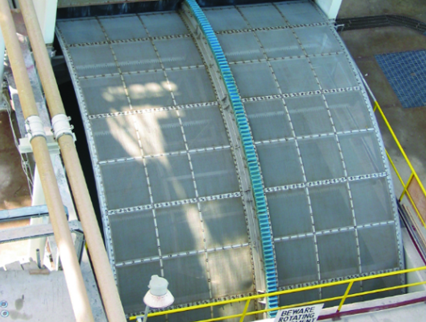

4、欣克利角項目滾筒篩

欣克利角C項目總共有四個滾筒篩，每個機組兩個，每個直徑27m，寬度6.7m，可以以每秒44立方米的流速去除所有粒徑超過5mm的微粒。

這些裝置上的水流從面板側面進入，然后從面板背面流出，在濾網內部留下碎屑。

碎屑和魚通過安裝在篩框上的料斗提升到表面，并上升到地面，在那里它們被單獨沖洗掉。

這些濾網每種速度配備三個單獨的專用驅動電機，在圓周上以2.66到21.74m/min的速度旋轉，以處理不同的碎片狀況。

魚類和回流中的碎屑被送入集水坑，在那里，魚類被阿基米德螺釘運送回大海，以防止受到傷害。

滾筒篩采用了Ovivo專門為欣克利角C項目的要求開發的“獨特”驅動裝置，帶有三個單獨的驅動電機，重量約為8噸。

如果發生故障，可以將驅動組件整體拆下，并由工廠操作員簡單地更換。

為防止系統腐蝕，帶式濾網由雙相不銹鋼制成。大型滾筒濾網由涂漆碳鋼制成，并由外加電流陰極保護(CP)系統進行保護。該CP系統將保護滾筒濾網在油漆被漂浮碎片損壞的區域運行期間免受腐蝕。

Ovivo還提供自動自清潔、在線碎屑過濾器，以防止設備冷卻水系統中的熱交換器結垢。

這些“RRI”過濾器專門設計用于清除半球形網格板上的碎屑，能夠在較小的管徑中提供更高的篩分區域，并且與傳統的錐形或半圓設計相比，壓降降低約30%。

當壓降增加到設定點以上時，清潔臂使用上游水壓清除污垢碎屑，防止需要額外泵送。這些裝置確保碎屑不會污染這些重要的熱交換器。

5、安全性

與所有核電廠一樣，安全始終是關鍵優先事項，在泵房濾網的設計中考慮了多項措施，包括要求嚴格的地震譜、飛機撞擊荷載(可復制飛機撞擊建筑物造成的沖擊)以及其他事件產生的異常荷載，包括用于應對極端碎片條件的條形篩網上的液壓荷載。

濾網設計用于從高水位到低水位的近16m潮差。這些水位考慮了極端潮汐因素，并考慮到2110年前的氣候變化。

欣克利角C項目的設計壽命為70年，相應設計的設備，預計運行壽命為60年，退役壽命為20年。在整個設計過程中，嚴格遵守機械設計的法國概念與施工規范(RCCM)和電氣設計的RCCE，以及ASME標準(視情況而定)。
